SD-880R二相闭环步进电机驱动器

价格：咨询报价

起订量:1台起订

品牌: 金诺豪

产品名称: 闭环步进驱动器

型号: SD-880R步进驱动器

重要参数: 用在闭环步进电机

特点: SD-880R步进驱动器

其他介绍: 可定制功能

加微信，详细咨询

销售业务:

胡经理

在线客服:

在线咨询

咨询电话:

18825289603

产品介绍资料下载

选型指南：

型号 Mode	两相闭环步进驱动器SD-880R
输入电压 Power Supply	24~80VDC
最大峰值电流 Maximum peak current	6.0A
控制功能 Control Modes	脉冲+方向
细分 Subdivisions	400~40000
控制信号接口电平Control Signal Voltage	5-24VDC
机械尺寸 Domensions	75.511833mm

细分表：

SW1	SW2	SW3	SW4	Microstep
ON	ON	ON	ON	Gear Ratio
OFF	ON	ON	ON	2
ON	OFF	ON	ON	4
OFF	OFF	ON	ON	8
ON	ON	OFF	ON	16
OFF	ON	OFF	ON	32
ON	OFF	OFF	ON	64
OFF	OFF	OFF	ON	128
ON	ON	ON	OFF	5
OFF	ON	ON	OFF	10
ON	OFF	ON	OFF	20
OFF	OFF	ON	OFF	25
ON	ON	OFF	OFF	40
OFF	ON	OFF	OFF	50
ON	OFF	OFF	OFF	100
OFF	OFF	OFF	OFF	200

SW5 MotorDIR OFF=CCW ON=CW

SW6 Run Selection

报警代码：

绿色LED为电源指示灯，驱动器接通电源时，绿灯闪烁；切断驱动器电源时，绿灯熄灭。

红色LED为故障指示灯，出现故障时，红灯周期性循环闪烁；故障清除后，红灯熄灭。驱动器正常工作。红灯闪烁次数代表不同的故障，具体关系如下：

LED灯状态	故障名称	故障内容
1红+1绿	过电流	电机电流过大
2红+1绿	超速	电机电流超过限制值（最大3000转/分）
3红+1绿	位置超差	位置偏差计数器的数值超过设定值
4红+1绿	驱动器过热	驱动器温度超过设定值（最高80℃）
5红+1绿	直流过压	主电路电压输入超过设定值
6红+1绿	EPROM错误	EPROM读写时错误
7红+1绿	编码器故障	编码器接线错误
8红+1绿	电机连接故障	电机接线错误或电机有短线

当出现故障时，请根据故障代码做相应的处理， ENA 信号有效，驱动器

将清除所有故障；驱动器重新上电也能清除故障报警。

指示灯引脚功能说明：

标记符号	功能	注释
PWR ALM	故障及电压指示灯	详见报警代码表
PUL+	脉冲正输入	输入电压范围5˜24V
PUL-	脉冲负输入	输入电压范围5˜24V
DIR+	方向正输入	输入电压范围5˜24V
DIR-	方向负输入	输入电压范围5˜24V
EN+	使能正输入	该信号有效时，电机处于自由状态
EN-	使能负输入	该信号有效时，电机处于自由状态
V+	电源正极	DC:24˜80V(注意不要接反)
V-	电源负极
ALM+	报警信号正输出	驱动器故障保护后输出信号给上位机

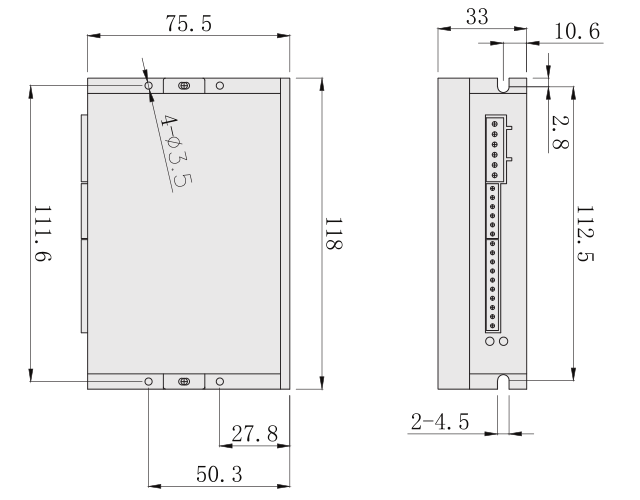

外形尺寸图（单位：mm）
