技术参数：
保持转矩 （N.M） | 机身长 (mm) | 相电流 (A) | 相电阻 (Ω) | 相电感 (mH) | 转动惯量 (g.c㎡) | 重量 Kg | 驱动器 |
0.50 | 51 | 2.3 | 1.0 | 1.0 | 77 | 0.42 | SD-880R |
0.72 | 67 | 2.3 | 1.40 | 3.1 | 115 | 0.53 | SD-880R |
命名规则：
ENH1704D8-24 □□ | |
命名段 | 含义 |
ENH | 闭环步进 |
17 | 电机外径42mm |
04 | 机身长度51mm |
D | 出轴方式：A圆轴；D单扁；U键槽；V双扁 |
8 | 输出直径8mm |
24 | 出轴长24mm |
□□ | 非标参数 |

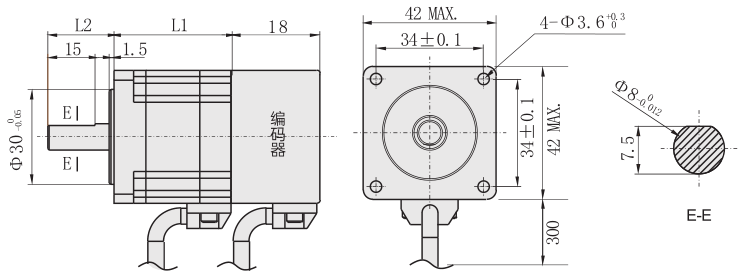

外形尺寸图（单位mm）：
★本系列电机可以根据客户要求定制：机身长度（L1）、出轴长度（L2）、双出轴（L3）、出线方式。
★加配：行星减速机、断电刹车、IP65等级防水工艺。

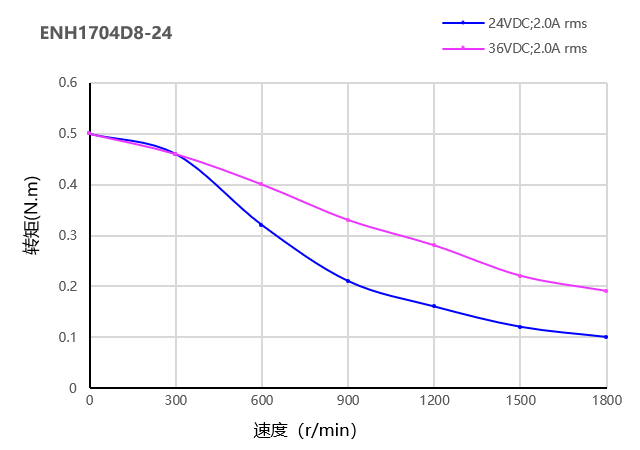

力矩曲线图：
注意事项：
●同一电机同一驱动器，在供电电压不同的情况下，输出力矩也会不同，建议客户充分考虑此因素，选型时预留足够的力矩余量。
●驱动器电压越高，高速输出力矩越大，但不能超出驱动器的电压使用范围，建议电压小于或等于48VDC。
型号 | PDF文件 | 3D图 |
ENH1704D8-24 | 点击下载 | 点击下载 |
ENH1705D8-24 | 点击下载 | 点击下载 |
技术参数：
保持转矩 （N.M） | 机身长 (mm) | 相电流 (A) | 相电阻 (Ω) | 相电感 (mH) | 转动惯量 (g.c㎡) | 重量 Kg | 驱动器 |
0.50 | 51 | 2.3 | 1.0 | 1.0 | 77 | 0.42 | SD-880R |
0.72 | 67 | 2.3 | 1.40 | 3.1 | 115 | 0.53 | SD-880R |
命名规则：
ENH1704D8-24 □□ | |
命名段 | 含义 |
ENH | 闭环步进 |
17 | 电机外径42mm |
04 | 机身长度51mm |
D | 出轴方式：A圆轴；D单扁；U键槽；V双扁 |
8 | 输出直径8mm |
24 | 出轴长24mm |
□□ | 非标参数 |
外形尺寸图（单位mm）：
★本系列电机可以根据客户要求定制：机身长度（L1）、出轴长度（L2）、双出轴（L3）、出线方式。
★加配：行星减速机、断电刹车、IP65等级防水工艺。
力矩曲线图：
注意事项：
●同一电机同一驱动器，在供电电压不同的情况下，输出力矩也会不同，建议客户充分考虑此因素，选型时预留足够的力矩余量。
●驱动器电压越高，高速输出力矩越大，但不能超出驱动器的电压使用范围，建议电压小于或等于48VDC。
型号 | PDF文件 | 3D图 |
ENH1704D8-24 | 点击下载 | 点击下载 |
ENH1705D8-24 | 点击下载 | 点击下载 |
