SCH-2272R三相步进电机驱动器

价格：咨询报价

起订量:1台起订

品牌: 金诺豪

产品名称: 三相步进驱动器

型号: SCH-2272R步进驱动器

重要参数: 配三相110步进电机

特点: SCH-2272R步进驱动器

其他介绍: 可定制功能

加微信，详细咨询

销售业务:

胡经理

在线客服:

在线咨询

咨询电话:

18825289603

产品介绍资料下载

选型指南

型号 Mode	三相步进驱动器SCH-2272R
输入电压 Power Supply	110~245VAC
输出电流 Output current	1.2~7.2A
控制功能 Control Modes	脉冲+方向
细分 Subdivisions	400~60000
控制信号接口电平 Control Signal Voltage	5V和24VDC独立
机械尺寸 Domensions	14620478mm

工作电流设定(SW1~SW3）

峰值	SW1	SW2	SW3	SW4
1.2A	OFF	OFF	OFF	OFF
1.5A	OFF	OFF	OFF	ON
2.0A	OFF	OFF	ON	OFF
2.3A	OFF	OFF	ON	ON
2.5A	OFF	ON	OFF	OFF
3.0A	OFF	ON	OFF	ON
3.2A	OFF	ON	ON	OFF
3.6A	OFF	ON	ON	ON
4.0A	ON	OFF	OFF	OFF
4.5A	ON	OFF	OFF	ON
5.0A	ON	OFF	ON	OFF
5.3A	ON	OFF	ON	ON
5.8A	ON	ON	OFF	OFF
6.2A	ON	ON	OFF	ON
6.5A	ON	ON	ON	OFF
7.2A	ON	ON	ON	ON

SW9 SW10 开关设置

功能	开关	状态	结果
单双脉冲设置	SW9	OFF	单脉冲
单双脉冲设置	SW9	ON	双脉冲
自检设置	SW10	OFF	自检关闭
自检设置	SW10	ON	自检开启（速度30RPM）

PWR:电源指示灯，表示驱动器工作电源正常。若驱动器电源异常，该灯不亮或者闪烁。

ALM:故障指示灯，驱动器上电时，自检程序会将ALM灯点亮0.5秒。正常工作该灯不亮。

灯名	闪烁方式	故障说明	解决方法
PWR灯	长亮	驱动器正常工作
ALM 灯	长亮	过流过压欠压报警	是否短路/错相等

细分设定（SW5~SW8）

细分	SW5	SW6	SW7	SW8
400	ON	ON	ON	ON
500	OFF	ON	ON	ON
600	ON	OFF	ON	ON
800	OFF	OFF	ON	ON
1000	ON	ON	OFF	ON
1200	OFF	ON	OFF	ON
2000	ON	OFF	OFF	ON
3000	OFF	OFF	OFF	ON
4000	ON	ON	ON	OFF
5000	OFF	ON	ON	OFF
6000	ON	OFF	ON	OFF
10000	OFF	OFF	ON	OFF
12000	ON	ON	OFF	OFF
20000	OFF	ON	OFF	OFF
30000	ON	OFF	OFF	OFF
60000	OFF	OFF	OFF	OFF

注意事项：

1 不可带电插拔驱动器及电机端子。

2 为防止驱动器受干扰，建议信号线采用屏蔽电缆线，屏蔽层与地线短接。

指示灯引脚功能说明

标记符号	功能	注释
PWR ALM	故障及电压指示灯	详见报警代码表
5PUL+	5V脉冲正输入	DC5V
PUL-	脉冲负输入	DC5~24V兼容
5DIR+	5V方向正输入	DC5V
DIR-	方向负输入	DC5~24V兼容
5EAN+	5V使能正输入	DC5V
EAN-	使能负输入	不用时悬空
RDY+	准备好信号正输出	DC5~24V兼容
RDY-	准备好信号负输出	不用时悬空
24PUL+	24V脉冲信号正输入	DC24V
24DIR+	24V方向信号正输入	DC24V
24ENA+	24V使能信号正输入	DC24V
N	悬空	悬空
˜AC	电源正极	110˜245VAC
~AC	电源负极	110˜245VAC

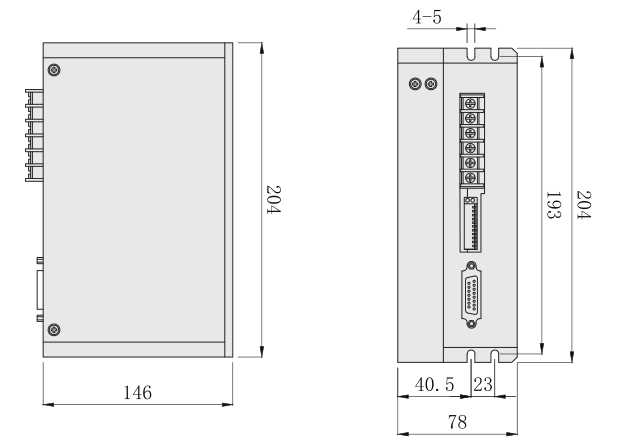

外形尺寸图（单位：mm）

SCH-2272R尺寸图
