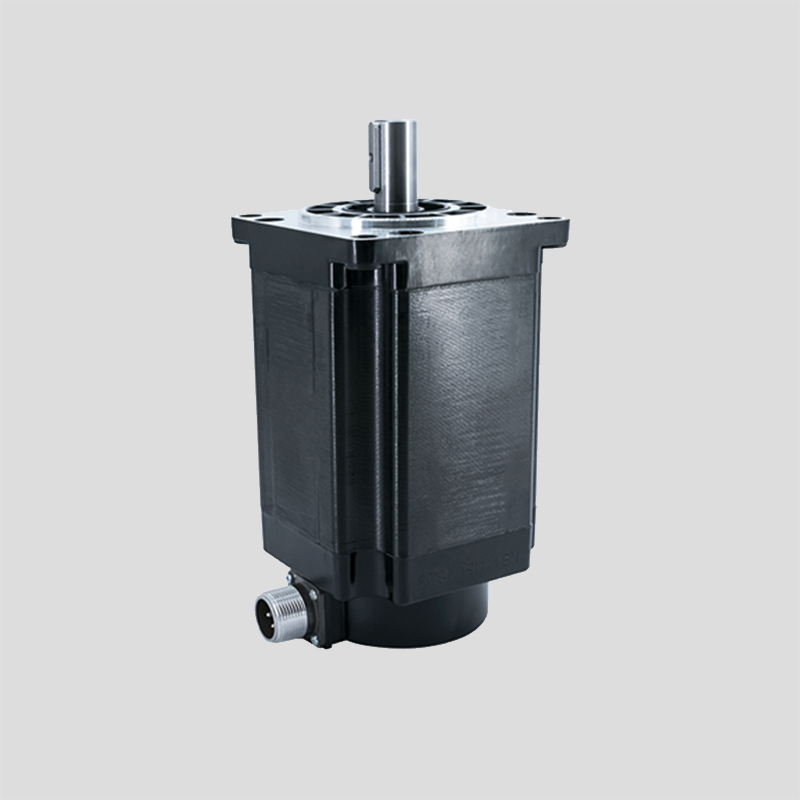

三相110mm步进电机_110步进电机_110三相开环步进电机定制

三相110mm步进电机，可来图来样定制

价格：来电咨询

起订量:1台起订

品牌: 金诺豪

产品名称: 步进电机

型号: 三相110步进电机

重要参数: 用SCH-2272R驱动器

特点: 三相步进电机

其他介绍: 非标可定制

加微信，详细咨询

销售业务:

胡经理

在线客服:

在线咨询

咨询电话:

18825289603

产品介绍资料下载

技术参数：

电机型号（Model）	保持转矩（N.M）	机身长度 (mm)	相电流 (A)	相电阻 (Ω)	相电感 (mH)	转动惯量 (g.c㎡)	重量 Kg	适配驱动器
42HC151-60U19-40 □□	12	151	6.0	0.60	2.67	9720	6.3	SCH-2272R
42HC185-60U19-40 □□	16	185	6.0	0.70	2.96	13560	8.5	SCH-2272R
42HC219-69U19-40 □□	20	219	6.9	0.57	2.46	17400	10.7	SCH-2272R

★ 推荐驱动器是脉冲型，还可以为客户提供以下驱动：

★ 总线型步进驱动器、IO控制、电位器调速、刹车控制。

命名规则：

42HC151-60U19-40 □□
命名段	含义
42	电机外径110mm
HC	三相步进
151	机身长度151mm
60	额定电流6.0A
U	出轴方式：A圆轴；D单扁；U键槽；V双扁
19	输出直径19mm
40	出轴长40mm
□□	非标参数

外形尺寸图（单位mm）：

★本系列电机可以根据客户要求定制：机身长度（L1）、出轴长度（L2）、双出轴（L3）、出线方式。

★可加配：行星减速机、断电刹车、IP65等级防水工艺。

力矩曲线图：

电机曲线图

注意事项：

●同一电机同一驱动器，在供电电压不同的情况下，输出力矩也会不同，建议客户充分考虑此因素，选型时预留足够的力矩余量。

●驱动器电压越高，高速输出力矩越大，但不能超出驱动器的电压使用范围，建议电压小于或等于220VAC。

型号	PDF文件	3D图
42HC151-60U19-40	点击下载	点击下载
42HC185-60U19-40	点击下载	点击下载
42HC219-69U19-40	点击下载	点击下载
