技术参数：
电机型号 （Model） | 保持转矩 （N.M） | 机身长 L1 (mm) | 相电流 (A) | 相电阻 (Ω) | 相电感 (mH) | 转动惯量 (g.c㎡) | 重量 Kg | 驱动器 |
23HS56-42D15-ZK □□ | 1.1 | 56 | 4.2 | 0.4 | 1.2 | 280 | 0.7 | SD-545R |
23HS76-42D15-ZK □□ | 1.8 | 76 | 4.2 | 0.6 | 1.8 | 440 | 1.0 | SD-545R |
★ 推荐驱动器是脉冲型，还可以为客户提供以下驱动：
★ 总线型步进驱动器、IO控制、电位器调速。
命名规则：
23HS56-42D15-ZK □□ | |
命名段 | 含义 |
23 | 电机外径28mm |
HS | 两相步进 |
56 | 机身长度32mm |
42 | 额定电流1.4A |
D | 出轴方式：A圆轴；D单扁；U键槽；V双扁 |
15 | 输出直径10mm |
ZK | 中空轴电机 |
□□ | 非标参数 |

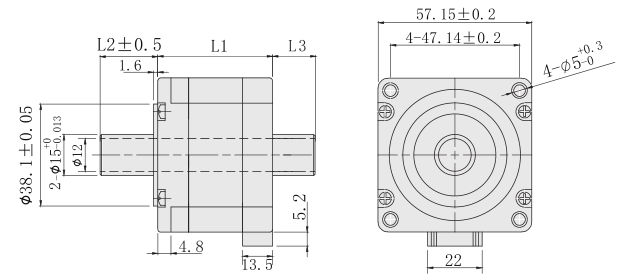

外形尺寸图：
★本系列电机可以根据客户要求定制：机身长度（L1）、出轴长度（L2）、（L3）、出线方式。

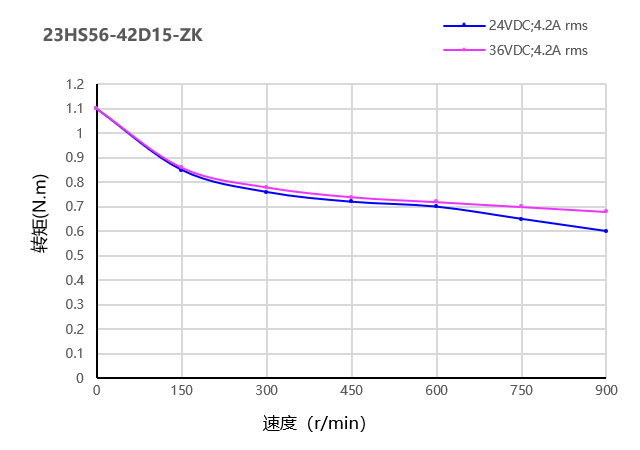

力矩曲线图：
注意事项：
●同一电机同一驱动器，在供电电压不同的情况下，输出力矩也会不同，建议客户充分考虑此因素，选型时预留足够的力矩余量。
●驱动器电压越高，高速输出力矩越大，但不能超出驱动器的电压使用范围，建议电压小于或等于36VDC。
型号 | PDF文件 | 3D图 |
23HS56-42D15-ZK | 点击下载 | 点击下载 |
23HS76-42D15-ZK | 点击下载 | 点击下载 |
技术参数：
电机型号 （Model） | 保持转矩 （N.M） | 机身长 L1 (mm) | 相电流 (A) | 相电阻 (Ω) | 相电感 (mH) | 转动惯量 (g.c㎡) | 重量 Kg | 驱动器 |
23HS56-42D15-ZK □□ | 1.1 | 56 | 4.2 | 0.4 | 1.2 | 280 | 0.7 | SD-545R |
23HS76-42D15-ZK □□ | 1.8 | 76 | 4.2 | 0.6 | 1.8 | 440 | 1.0 | SD-545R |
★ 推荐驱动器是脉冲型，还可以为客户提供以下驱动：
★ 总线型步进驱动器、IO控制、电位器调速。
命名规则：
23HS56-42D15-ZK □□ | |
命名段 | 含义 |
23 | 电机外径28mm |
HS | 两相步进 |
56 | 机身长度32mm |
42 | 额定电流1.4A |
D | 出轴方式：A圆轴；D单扁；U键槽；V双扁 |
15 | 输出直径10mm |
ZK | 中空轴电机 |
□□ | 非标参数 |
外形尺寸图：
★本系列电机可以根据客户要求定制：机身长度（L1）、出轴长度（L2）、（L3）、出线方式。
力矩曲线图：
注意事项：
●同一电机同一驱动器，在供电电压不同的情况下，输出力矩也会不同，建议客户充分考虑此因素，选型时预留足够的力矩余量。
●驱动器电压越高，高速输出力矩越大，但不能超出驱动器的电压使用范围，建议电压小于或等于36VDC。
型号 | PDF文件 | 3D图 |
23HS56-42D15-ZK | 点击下载 | 点击下载 |
23HS76-42D15-ZK | 点击下载 | 点击下载 |
