PF120行星减速步进电机_120mm减速步进电机

PF120行星减速步进电机，非标可定制

价格：咨询报价

起订量:1台起订

品牌: 金诺豪

产品名称: 行星减速步进电机

型号: PF120减速步进电机

重要参数: 用驱动器SCH-2272R

特点: 行星减速步进电机

其他介绍: 非标可定制

加微信，详细咨询

销售业务:

胡经理

在线客服:

在线咨询

咨询电话:

18825289603

产品介绍资料下载

技术参数：

电机型号（Model）	保持转矩（N.M）	机身长 (mm)	相电流 (A)	相电阻 (Ω)	相电感 (mH)	转动惯量 (g.c㎡)	重量 Kg	驱动器
42HC151-60U19PF10 □□	12	151	6.0	0.60	2.67	9720	6.3	SCH-2272R
42HC185-60U19PF10 □□	16	185	6.0	0.70	2.96	13560	8.5	SCH-2272R
42HC219-69U19PF10 □□	20	219	6.9	0.57	2.46	17400	10.7	SCH-2272R

★ 推荐驱动器是脉冲型，还可以为客户提供以下驱动：

★ 总线型步进驱动器、IO控制、电位器调速、刹车控制。

命名规则：

42HC151-60U19-PF10 □□
命名段	含义
42	电机外径110mm
HC	三相步进
151	机身长度151mm
60	额定电流6.0A
U	出轴方式：A圆轴；D单扁；U键槽；V双扁
19	输出直径19mm
PF10	输出端形状比速：方形10比
□□	非标参数

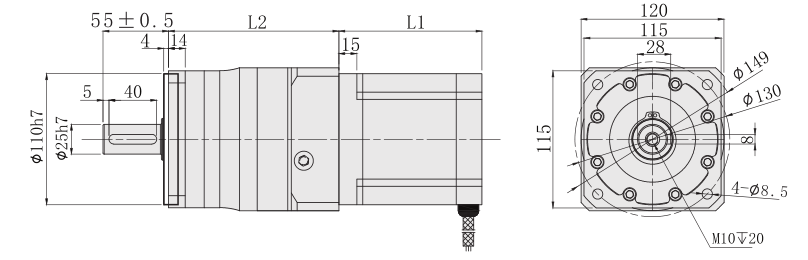

外形尺寸图：

PF120行星减速步进电机尺寸图

★本系列电机可以根据客户要求定制：机身长度（L1）、出轴长度（L2）、出线方式。

★加配：断电刹车、IP65等级防水工艺。

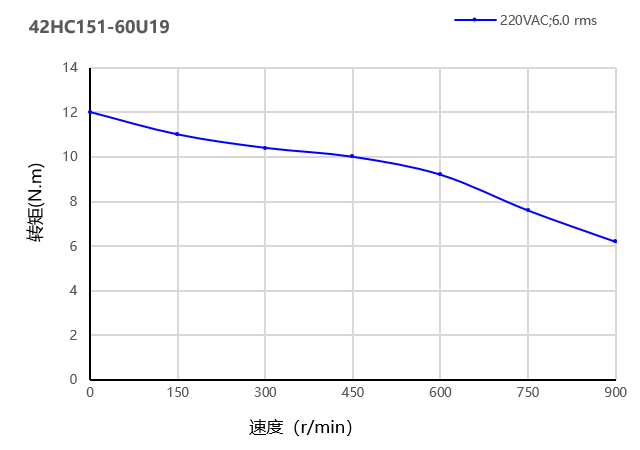

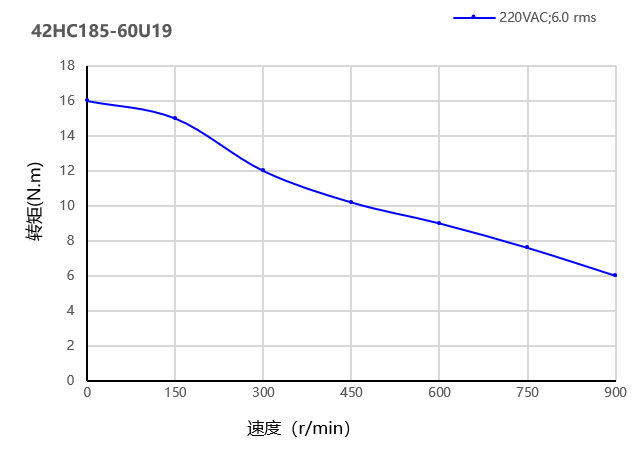

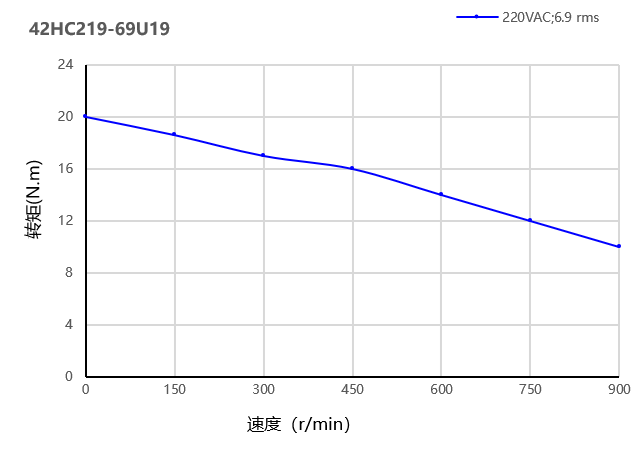

力矩曲线图：

力矩曲线图

注意事项：

●同一电机同一驱动器，在供电电压不同的情况下，输出力矩也会不同，建议客户充分考虑此因素，选型时预留足够的力矩余量。

●驱动器电压越高，高速输出力矩越大，但不能超出驱动器的电压使用范围，建议电压小于或等于220VDC。

型号	PDF文件	3D图
42HC151-60U19PF10	点击下载	点击下载
42HC185-60U19PF10	点击下载	点击下载
42HC219-69U19PF10	点击下载	点击下载
