86mm闭环步进电机_86闭环步进电机_86二相闭环步进电机定制

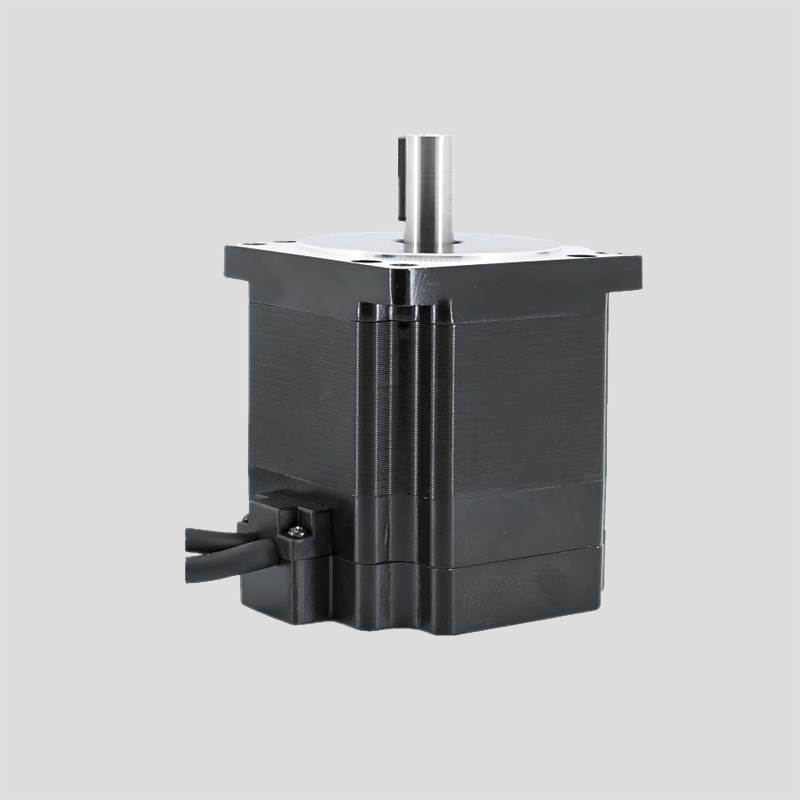

86mm闭环步进电机，非标可按要求定制

价格：价格合理

起订量:1台起订

品牌: 金诺豪

产品名称: 闭环步进电机

型号: 86mm闭环步进电机

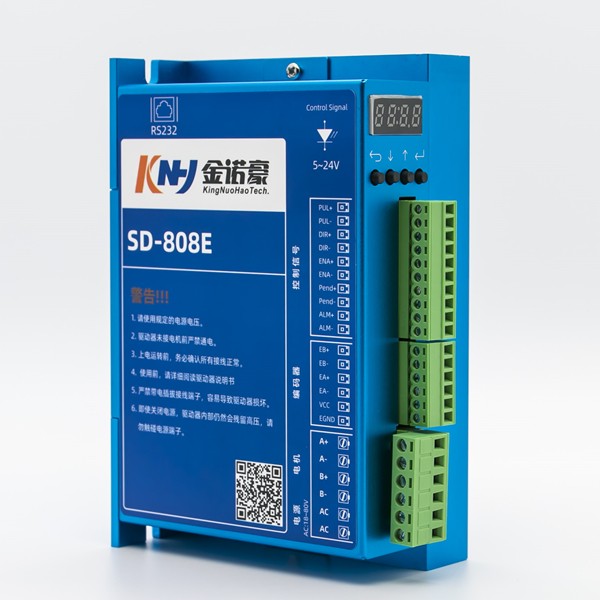

重要参数: 用SD-808E驱动器

特点: 闭环步进电机

其他介绍: 非标可定制

加微信，详细咨询

销售业务:

胡经理

在线客服:

在线咨询

咨询电话:

18825289603

产品介绍资料下载

技术参数：

电机型号（Model）	保持转矩（N.M）	机身长 (mm)	相电流 (A)	相电阻 (Ω)	相电感 (mH)	转动惯量 (g.c㎡)	重量 Kg	驱动器
ENH3402U14-32 □□	4.5	80	6.0	0.34	2.4	1800	2.15	SD-808E
ENH3403U14-32 □□	8.5	118	6.0	0.54	5.0	3600	3.65	SD-808E
ENH3404U14-32 □□	12.0	150	6.0	0.72	7.3	5400	5.50	SD-808E

命名规则：

ENH3404U14-32 □□
命名段	含义
ENH	闭环步进
34	电机外径86mm
04	机身长度150mm
U	出轴方式：A圆轴；D单扁；U键槽；V双扁
14	输出直径14mm
32	出轴长32mm
□□	非标参数

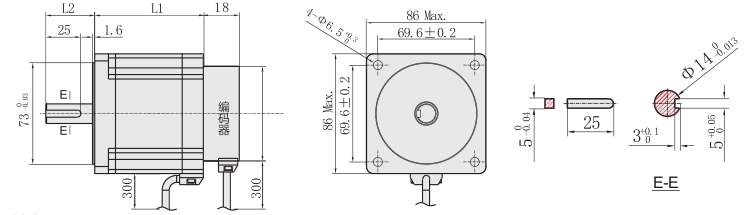

外形尺寸图（单位mm）：

86mm闭环步进电机尺寸图

★本系列电机可以根据客户要求定制：机身长度（L1）、出轴长度（L2）、双出轴（L3）、出线方式。

★加配：行星减速机、断电刹车、IP65等级防水工艺。

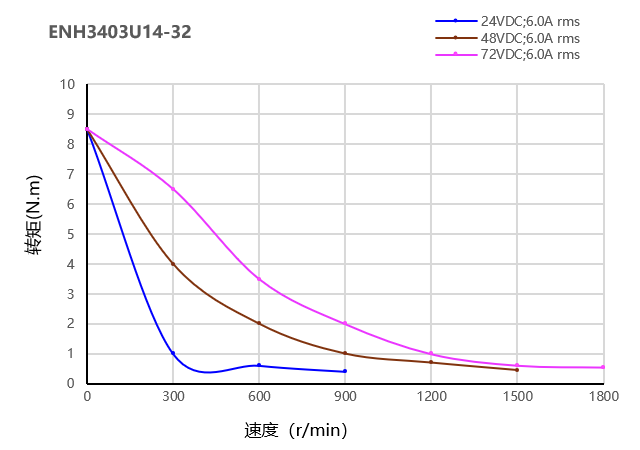

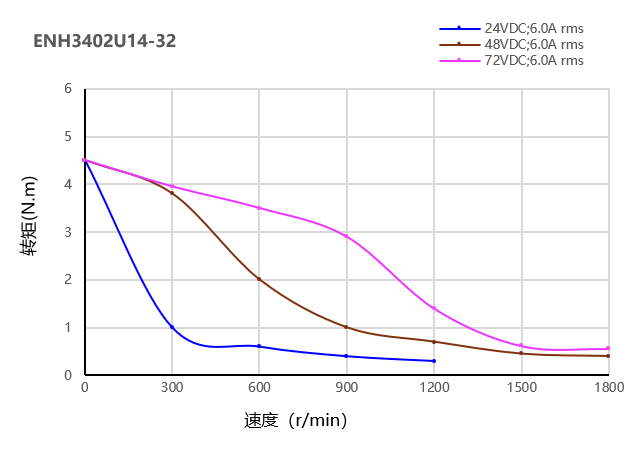

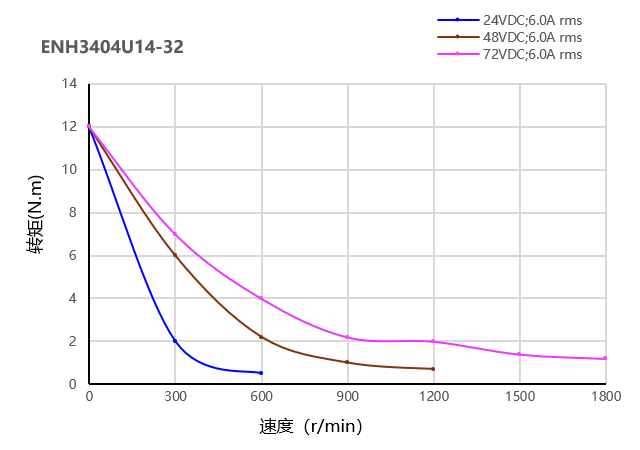

力矩曲线图：

电机曲线图

注意事项：

●同一电机同一驱动器，在供电电压不同的情况下，输出力矩也会不同，建议客户充分考虑此因素，选型时预留足够的力矩余量。

●驱动器电压越高，高速输出力矩越大，但不能超出驱动器的电压使用范围，建议电压小于或等于80VDC。

型号	PDF文件	3D图
ENH3402U14-32	点击下载	点击下载
ENH3403U14-32	点击下载	点击下载
ENH3404U14-32	点击下载	点击下载
