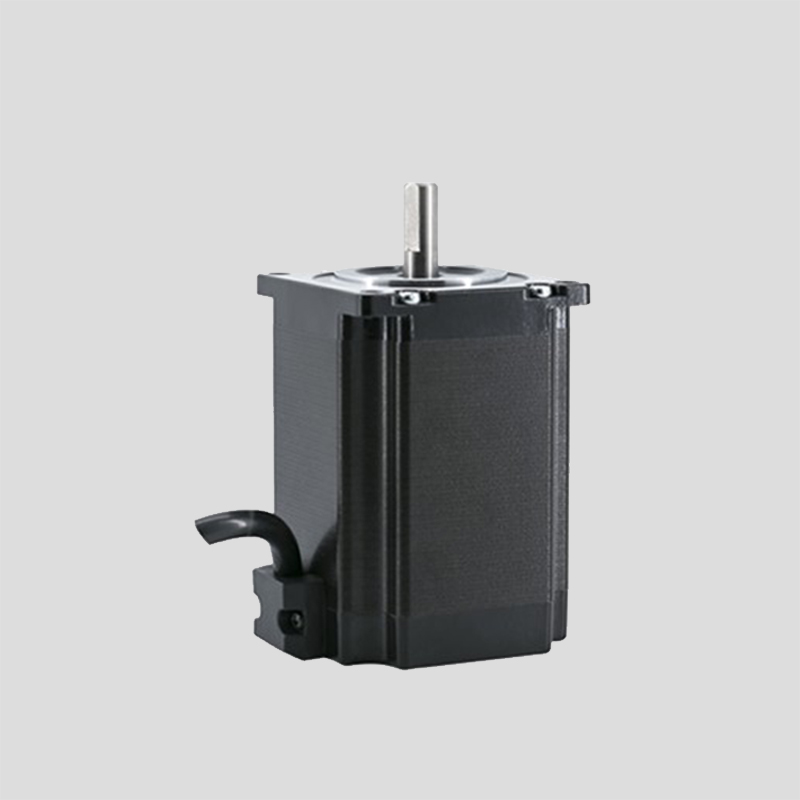

60mm步进电机_60步进电机_60开环步进电机定制

60mm步进电机，厂家直销，非标可定制

价格：咨询报价

起订量:1台起订

品牌: 金诺豪

产品名称: 步进电机

型号: 60mm步进电机

重要参数: 用SD-545R驱动器

特点: 二相步进电机

其他介绍: 非标可定制

加微信，详细咨询

销售业务:

胡经理

在线客服:

在线咨询

咨询电话:

18825289603

产品介绍资料下载

技术参数：

电机型号（Model）	保持转矩（N.M）	机身长度 (mm)	相电流 (A)	相电阻 (Ω)	相电感 (mH)	转动惯量 (g.c㎡)	重量 Kg	适配驱动器
24HS56-35D8-21□□	1.50	56	3.5	0.85	3.00	300	0.70	SD-545R
24HS65-30D8-21□□	2.10	65	3.0	0.65	1.60	380	1.00	SD-545R
24HS87-40D8-21□□	3.20	87	4.0	0.70	2.50	400	1.40	SD-545R

★ 推荐驱动器是脉冲型，还可以为客户提供以下驱动：

★ 总线型步进驱动器、IO控制、电位器调速、刹车控制。

命名规则：

24HS56-35D8-21□□
命名段	含义
24	电机外径60mm
HS	两相步进
56	机身长度56mm
35	额定电流3.5A
D	出轴方式：A圆轴；D单扁；U键槽；V双扁
8	输出直径8mm
21	出轴长21mm
□□	非标参数

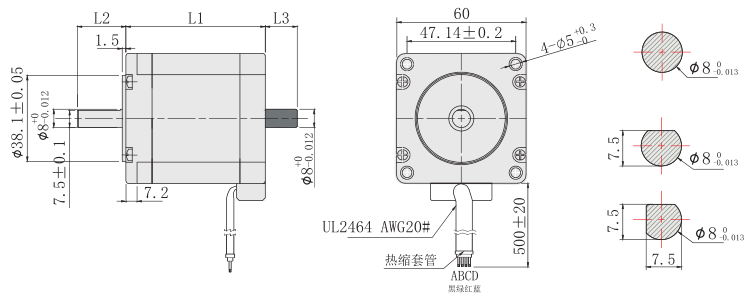

外形尺寸图（单位mm）：

★本系列电机可以根据客户要求定制：机身长度（L1）、出轴长度（L2）、双出轴（L3）、出线方式。

★可加配：行星减速机、断电刹车、IP65等级防水工艺。

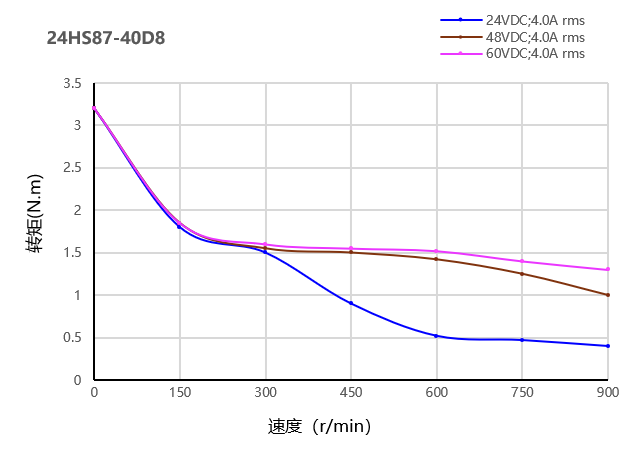

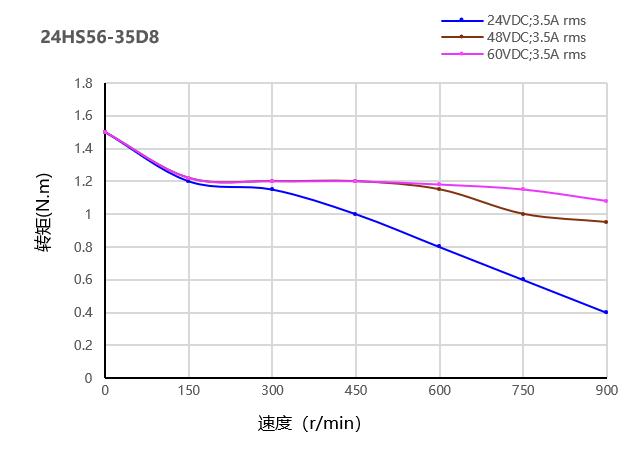

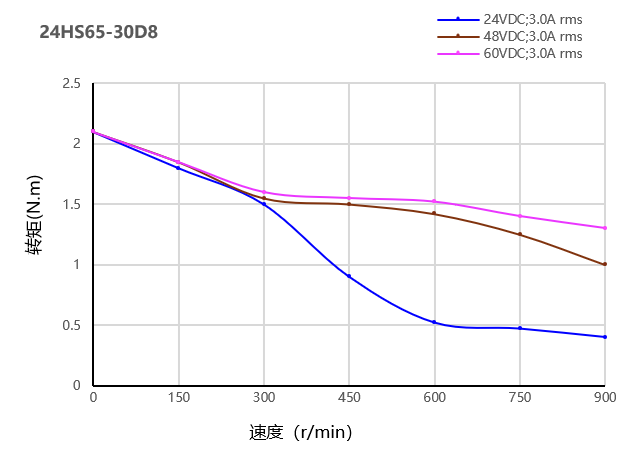

力矩曲线图：

60步进电机曲线图

注意事项：

●同一电机同一驱动器，在供电电压不同的情况下，输出力矩也会不同，建议客户充分考虑此因素，选型时预留足够的力矩余量。

●驱动器电压越高，高速输出力矩越大，但不能超出驱动器的电压使用范围，建议电压小于或等于48VDC。

型号	PDF文件	3D图
24HS56-35D8-21	点击下载	点击下载
24HS65-30D8-21	点击下载	点击下载
24HS87-40D8-21	点击下载	点击下载
