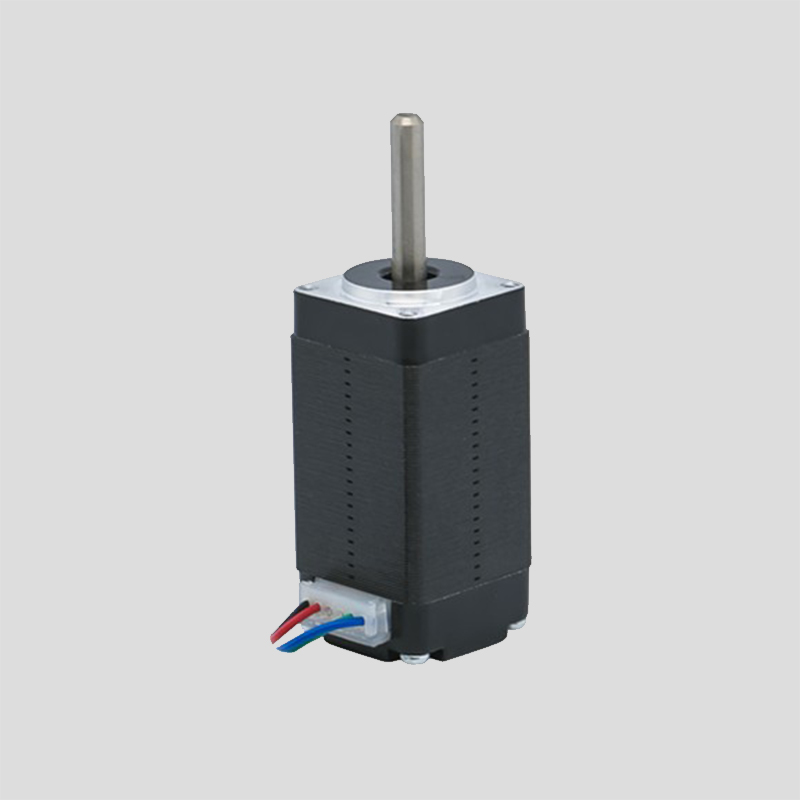

20mm步进电机_20步进电机_20开环步进电机定制

20mm步进电机，厂家直销，非标可定制

价格：咨询报价

起订量:1台起订

品牌: 金诺豪

产品名称: 开环步进电机

型号: 20mm步进电机

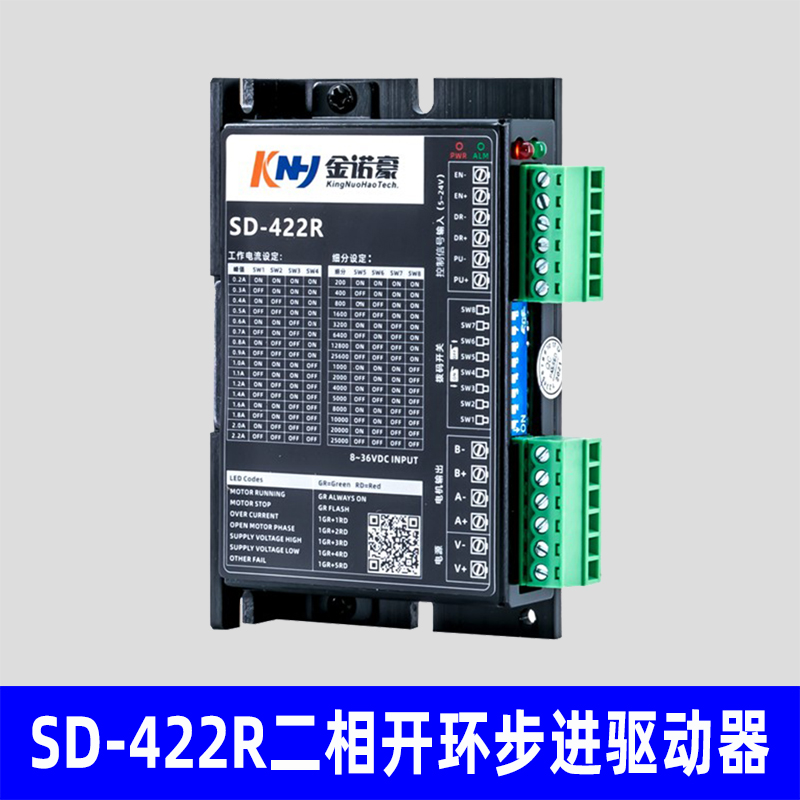

重要参数: 驱动器用SD-422R

特点: 二相步进电机

其他介绍: 非标可定制

加微信，详细咨询

销售业务:

胡经理

在线客服:

在线咨询

咨询电话:

18825289603

产品介绍资料下载

技术参数：

电机型号（Model）	保持转矩 (N.m)	机身长度 (mm)	相电流 (A)	相电阻 (Ω)	相电感 (mH)	转动惯量 (g.c㎡)	重量 Kg	适配驱动器 (推荐型号)
08HS30-06D4-21□□	0.016	30	0.6	6.5	1.5	2	0.05	SD-422R
08HS38-06D4-21□□	0.026	38	0.6	4.5	1.5	3	0.06	SD-422R
08HS40-08D4-21□□	0.032	40	0.8	5.5	1.5	3	0.08	SD-422R

★ 推荐驱动器是脉冲型，还可以为客户提供以下驱动：

★ 总线型步进驱动器、IO控制、电位器调速、刹车控制。

命名规则：

08HS30-06D4-21□□
命名段	含义
08	电机外径20mm
HS	两相步进
30	机身长度30mm
06	额定电流0.6A
D	出轴方式：A圆轴；D单扁；U键槽；V双扁
4	输出直径4mm
21	出轴长21mm
□□	非标参数

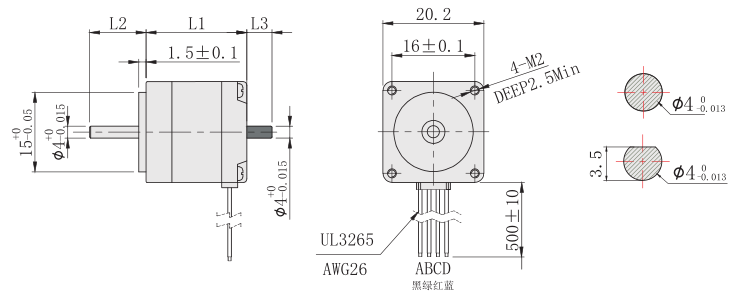

外形尺寸图：


★本系列电机可以根据客户要求定制：机身长度（L1）、出轴长度（L2）、双出轴（L3）、出线方式。

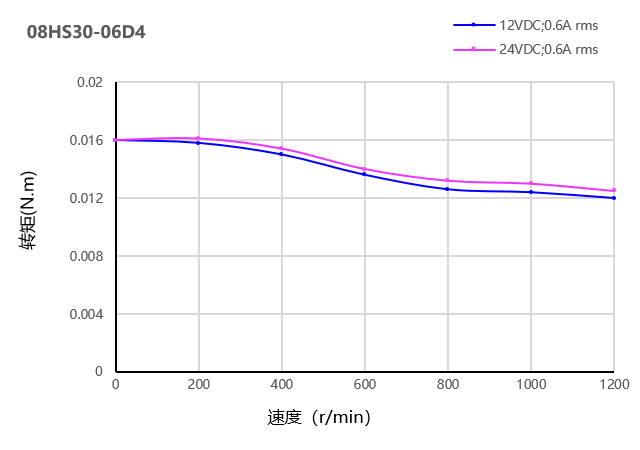

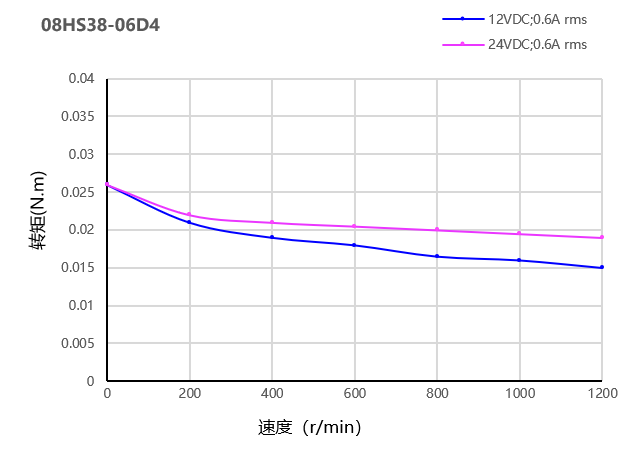

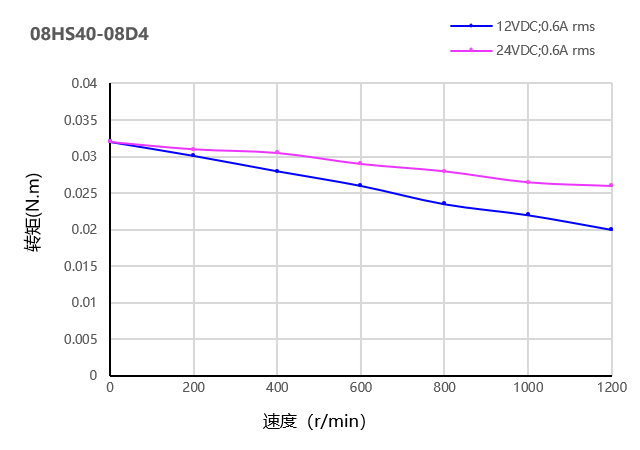

力矩曲线图：

步进电机曲线图

注意事项：

●同一电机同一驱动器，在供电电压不同的情况下，输出力矩也会不同，建议客户充分考虑此因素，选型时预留足够的力矩余量。

●驱动器电压越高，高速输出力矩越大，但不能超出驱动器的电压使用范围，建议电压小于或等于24VDC。

型号	PDF文件	3D图
08HS30-06D4-21	点击下载	点击下载
08HS38-06D4-21	点击下载	点击下载
08HS40-08D4-21	点击下载	点击下载
