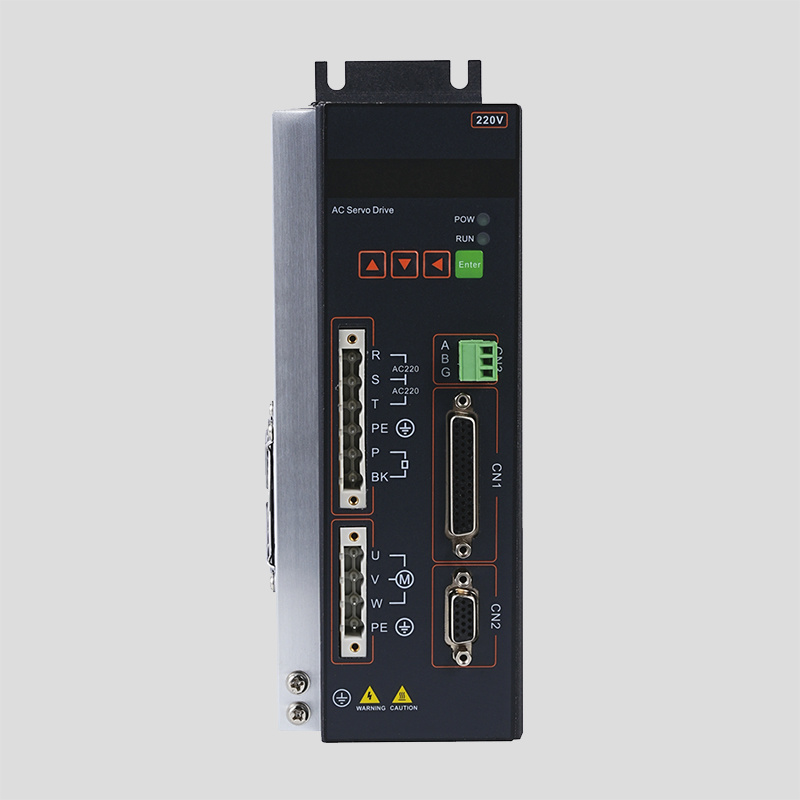

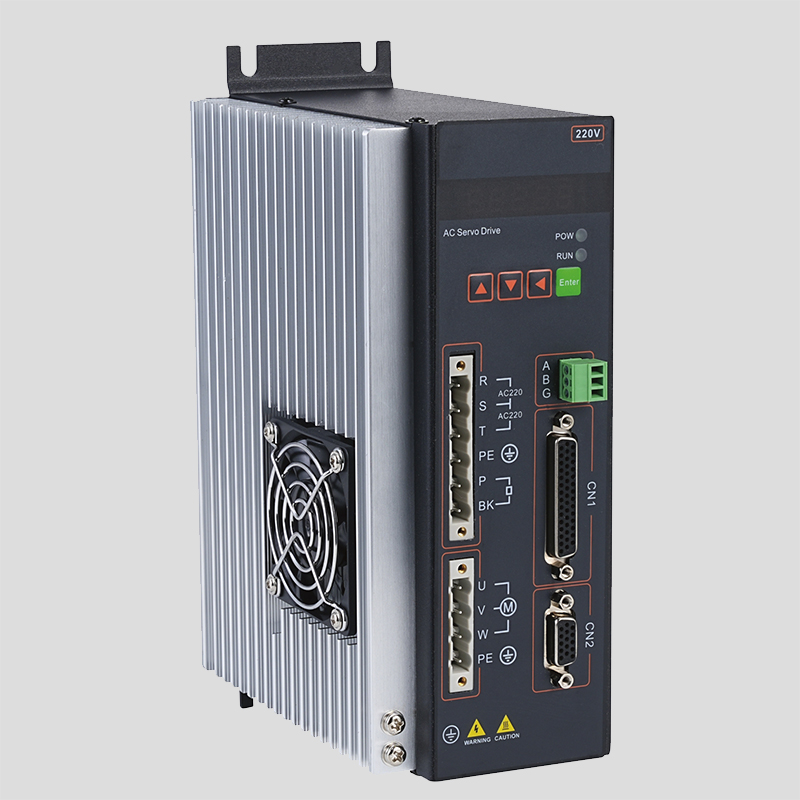

T5a系列绝对值伺服驱动器

价格：咨询报价

起订量:1台起订

品牌: 金诺豪

产品名称: 伺服驱动器

型号: T5a绝对值伺服驱动器

重要参数: 485绝对值型

特点: 伺服轴刚性好

其他介绍: 位置速度转矩控制

加微信，详细咨询

销售业务:

胡经理

在线客服:

在线咨询

咨询电话:

18825289603

产品介绍资料下载

T5a系列绝对值交流伺服驱动器，采用先进的全数字化控制及交流电机矢量控制理论，系统性能优异、可靠性高，广泛适用于数控机床、纺织机械及其他通用自动化产业机械的伺服轴驱动。

产品特点：

◆驱动器指令类型为脉冲型，电机位置反馈为串行通讯绝对值编码器；

◆采用高性能的ARM 主控芯片，控制性能优异；

◆适配17位或23位多圈绝对值编码器，定位精度高，伺服轴刚性好；

◆全密封设计，防护性好，抗干扰能力强；

◆集位置控制、速度控制、转矩控制于一体；

◆可驱动各种类型的永磁同步伺服电机；

◆具有优异的低速转矩特性和动态加减速性能。

绝对值伺服驱动器标准规格与性能参数:

型号			L20	L30	L40	L50	L75	H25	H50	H75
输入电源		主电源	单相/三相220VAC-15%~+10%50/60Hz					三相380VAC- 15%~+10%50/60Hz
环境	温度		工作：0℃~40℃ 贮存：-40℃~50℃
	湿度		工作：40%～80%(无结露)贮存：93%以下(无结露)
	大气压强		86kPa～106kPa
防护等级			IP20
控制模式			位置、速度、转矩、位置/速度、速度/转矩、位置/转矩
数字输入			8个可编程输入端子(光电隔离)
数字输出			4个可编程输出端子(光电隔离)
编码器信号输出		信号类型	A、B、Z差动输出/Z信号集电极开路输出/RS485通讯读取反馈编码器位置
位置		输入频率	差分输入：≤500kHz(kpps);单端输入：≤200kHz(kpps)
		指令模式	脉冲+符号；正转/反转脉冲；正交脉冲
		电子齿轮比	1~32767/1～32767
速度		模拟指令输入	±10VDC,输入阻抗10kΩ
		指令加减速	参数设置P-060/P-061
		指令来源	模拟量、内部速度指令
转矩		模拟指令输入	-10V～+10V,输入阻抗10kΩ
		转矩限制	参数设置P-065/P-066
		指令来源	模拟量、内部转矩指令
监视功能			转速、当前位置、位置偏差、电机转矩、电机电流、指令脉冲频率等
保护功能			超速、过压、过流、过载、制动异常、编码器异常、位置超差、指令超频等
特性		速度频率响应	≥1.6kHz
		速度波动率	<±0.03%(负载0~100%);<±0.02%(电源-15%～+10%)

配套绝对值伺服电机技术参数

表x N系列220V电机与T5a驱动器适配列表(4对极电机)

电机型号代码 (P-002)	适配驱动器型号规格 (AC 220V)	伺服电机型号 (220V)	额定功率 (kW)	额定电流 (A)	额定转矩 (Nm)	过载倍数
1	L20	40ST-AM00130	0.05	1.2	0.159	3
2	L20	40ST-AM00330	0.1	1.8	0.3	3
3	L20	60ST-AM00630	0.2	1.2	0.637	3
4	L20	60ST-AM01330	0.4	2.8	1.27	3
5	L20	60ST-AM01930	0.6	3.5	1.91	3
6	L20	80ST-AM01330	0.4	2	1.27	3
7	L20	80ST-AM02430	0.75	3	2.39	3
8	L20	80ST-AM03520	0.73	3	3.5	3
9	L20	80ST-AM04025	1.0	4.4	4	2.5
10	L20	90ST-AM02430	0.75	3	2.4	3
11	L20	90ST-AM03520	0.73	3	3.5	3
12	L20	90ST-AM04025	1.0	4	4	2.5
13	L20	110ST-AM02030	0.6	2.5	2	3
14	L20	110ST-AM04020	0.8	3.5	4	3
15	L20/L30	110ST-AM04030	1.2	5.0	4	2/3
16	L20/L30	110ST-AM05030	1.5	6.0	5	1.7/2.5
17	L20/L30	110ST-AM06020	1.2	4.5	6	2.2/3
18	L20/L30	110ST-AM06030	1.8	6.0	6	1.7/2.5
19	L20	130ST-AM04025	1.0	4.0	4	2.5
20	L20/L30	130ST-AM05025	1.3	5.0	5	2/3
21	L20/L30	130ST-AM06025	1.5	6.0	6	1.712.5
22	L30	130ST-AM07725	2.0	7.5	7.7	2
23	L30	130ST-AM07730	2.4	9.0	7.7	1.8
24	L20/L30	130ST-AM10010	1.0	4.5	10	2.2/3
25	L20/L30	130ST-AM10015	1.5	6.0	10	1.7/2.5
26	L30/L40	130ST-AM10025	2.6	10	10	1.5/2
27	L30/L40	130ST-AM15015	2.3	9.5	15	1.6/2.1
28	L40/L50	130ST-AM15025	3.8	13.5	15	1.5/2.5
29	L50	150ST-AM15020	3.0	14	15	2.2
30	L50/L75	150ST-AM15025	3.8	17	15	1.7/2.5
31	L50/L75	150ST-AM18020	3.6	17	18	1.7/2.5
32	L50/L75	150ST-AM23020	4.7	21	23	1.5/2
33	L75	150ST-AM27020	5.5	27	27	1.5
34	L30/L40	180ST-AM17215	2.7	10.5	17.2	1.5/2
35	L40/L50	180ST-AM19015	3.0	12	19	1.7/2.5
36	L50/L75	180ST-AM21520	4.5	16	21.5	2/2.5
37	L40/L50	180ST-AM27010	2.9	12	27	1.7/2.5
38	L50/L75	180ST-AM27015	4.3	16	27	2/2.5
39	L50/L75	180ST-AM35010	3.7	16	35	2/2.5
40	L75	180ST-AM35015	5.5	24	35	1.7
41	L100	180ST-AM48015	7.5	32	48	2
42	L100	220ST-AM67010	7.0	31.3	67	2
43	L150	220ST-AM95515	11	67	95.5	2

表x A系列电机与T5a 驱动器适配列表(5对极电机)

电机型号代码 (P-002)	适配驱动器型号规格 (AC220V)	伺服电机型号 (220V)	额定功率 (kW)	额定电流 (A)	额定转矩 (Nm)	过载倍数
1	L20	60AST-AM00630LB	0.2	1.1	0.64	3
2	L20	60AST-AM01330LB	0.4	2.1	1.27	3
3	L20	80AST-AM01330LB	0.4	2.3	1.27	3
4	L20	80AST-AM02430LB	0.75	4	2.39	2.5
5	L20//L30	80AST-AM03220LB	0.67	5.6	3.2	2/3
6	L20/L30	110AST-AM04220LB	0.88	4.5	4.2	2.2/3
7	L20/L30	110AST-AM05420LB	1.1	5.5	5.4	2/2.7
8	L30	110AST-AM06420LB	1.3	6.5	6.4	2.5
9	L30/L40	110AST-AM07520LB	1.6	8.0	7.5	2/2.5
10	L30	110AST-AM04230LB	1.3	6.5	4.2	2.5
11	L30/L40	110AST-AM05430LB	1.7	8.2	5.4	2/2.5
12	L30/L40	110AST-AM06425LB	1.7	9.5	6.4	1.712
13	L30	130AST-AM05415LB	0.85	6.5	5.4	2.5
14	L30/L40	130AST-AM06415LB	1.0	8.0	6.4	2/2.5
15	L30/L40	130AST-AM07515LB	1.2	9.0	7.5	1.7/2
16	L30/L40	130AST-AM08415LB	1.3	9.5	8.4	1.712
17	L30/L40	130AST-AM09615LB	1.5	10.0	9.6	1.5/2
18	L50	130AST-AM11515LB	1.8	14.0	11.5	2
19	L50	130AST-AM14615LB	2.3	16.0	14.6	2
20	L30/L40	130AST-AM05430LB	1.7	9.5	5.4	1.7/2
21	L40/L50	130AST-AM06430LB	2.0	11.5	6.4	1.7/2.5
22	L40/L50	130AST-AM07530LB	2.4	12.0	7.5	1.5/2.5
23	L50	130AST-AM08430LB	2.6	13.5	8.4	2.2
24	L50	130AST-AM09625LB	2.5	16	9.6	1.9
25	L50/L75	130AST-AM11520LB	2.4	17.8	11.5	1.7/2.2
26	L75	130AST-AM14620LB	3.1	23.0	14.6	1.8
27	L30/L40	180AST-AM17215LB	2.7	10.8	17.2	1.5/2
29	L50/L75	180AST-AM27015LB	4.3	17.5	27	1.7/2.2
30	L75	180AST-AM48015LB	7.5	30	48	1.4

表x T5a-H25/T5a-H50/T5a-H75驱动器适配电机型号(4对极，23位绝对值编码器)

电机型号代码 (P-002)	适配驱动器型号规格 (AC 380V)	伺服电机型号 (380V)	额定功率 (kW)	额定电流 (A)	额定转矩 (Nm)	过载倍数
51	T5a-H25	110ST-AM02030(380V)	0.6	2.0	2	3
52		110ST-AM04020(380V)	0.8	2.0	4	3
53		110ST-AM04030(380V)	1.2	3.0	4	3
54		110ST-AM05030(380V)	1.5	4.5	5	3
55		110ST-AM06020(380V)	1.2	3.0	6	3
56		110ST-AM06030(380V)	1.8	4.5	6	3
57		130ST-AM04025(380V)	1.0	2.6	4	3
58		130ST-AM05025(380V)	1.3	3.0	5	2.5
59		130ST-AM06025(380V)	1.5	3.7	6	3
60		130ST-AM07720(380V)
61		130ST-AM07725(380V)	2.0	4.7	7.7	2.5
62		130ST-AM07730(380V)
63		130ST-AM10010(380V)	1.0	2.5	10	3
64		130ST-AM10015(380V)	1.5	3.5	10	3
65		130ST-AM10020(380V)	2.0	5.1	10	3
66		130ST-AM10025(380V)	2.6	5.9	10	3
67		130ST-AM15015(380V)	2.3	5.0	15	3
68		130ST-AM15025(380V)	3.8	7.4	15	2.5
69		130ST-AM17020(380V)	3.5	7.4	17	2.5
70	T5a-H25/T5a-H50	130ST-AM20015(380V)
71		130ST-AM20025(380V)
72		130ST-AM25015(380V)
73		130ST-AM25025(380V)
74		150ST-AM15020(380V)	3.0	6.8	15	3
75	T5a-H50	150ST-AM15025(380V)	3.8	9.5	15	3
76	T5a-H50	150ST-AM18020(380V)	3.6	8.5	18	3
77	T5a-H75	150ST-AM23020(380V)	4.7	12	23	3
78		150ST-AM27015(380V)	4.2	11	27	3
79		150ST-AM27020(380V)	5.5	14.5	27	2.5
80		150ST-AM27025(380V)	6.8	17	27	2.1
81		180ST-AM17215(380V)	2.7	6.5	17.2	3
82		180ST-AM19015(380V)	3.0	7.5	19	3
83		180ST-AM21520(380V)	4.5	9.5	21.5	3
84		180ST-AM27010(380V)	2.9	7.5	27	3
85		180ST-AM27015(380V)	4.3	10	27	3
86		180ST-AM35010(380V)	3.7	10	35	3
87		180ST-AM35015(380V)	5.5	12	35	3
88		180ST-AM48015(380V)	7.5	20	48	1.9

表x T5a-H25/T5a-H50/T5a-H75驱动器适配电机型号(5对极，23位绝对值编码器)

电机型号代码 (P-002)	适配驱动器型号规格 (AC 380V)	伺服电机型号 (380V)	额定功率 (kW)	额定电流 (A)	额定转矩 (Nm)	过载倍数
40	T5a-H25	40AST-AM00330(380V)	0.1	0.6	0.32	3
41		60AST-AM00630(380V)	0.2	0.7	0.64	3
42		60AST-AM01330(380V)	0.4	1.6	1.27	3
43		80AST-AM01330(380V)	0.4	1.8	1.27	3
44		80AST-AM02430(380V)	0.75	2.8	2.39	3
45		80AST-AM04025(380V)	1	2.6	3.8	3
46		100AST-AM03230(380V)	1	4.5	3.2	3
47		100AST-AM04930(380V)	1.5	5.1	4.9	3
48		100AST-AM06430(380V)	2.0	6.6	6.4	3
49		110AST-AM04220(380V)	0.88	4.6	4.2	3
50		110AST-AM06420(380V)	1.3	7	6.4	3
51		130AST-AM05415(380V)	0.85	4	5.4	3
52		130AST-AM08415(380V)	1.3	6	8.4	3
53		130AST-AM09615(380V)	1.5	7.5	9.6	2.8
54	T5a-H50	130AST-AM11515(380V)	1.8	8.5	11.5	3
55		130AST-AM12715(380V)	2	7.4	12.7	3
56		130AST-AM14615(380V)	2.3	10	14.6	2.9
57		130AST-AM17815(380V)	2.8	11	17.8	2.6
58		130AST-AM09630(380V)	3	9	9.6	3
59	T5a-H75	130AST-AM12730(380V)	4	12	12.7	3
60		180AST-AM18615(380V)	2.9	11.8	18.6	3
61		180AST-AM28415(380V)	4.4	15.7	28.4	2.4
62		180AST-AM35015(380V)	5.5	20.6	35	1.8
63		180AST-AM48015(380V)	7.5	25.7	48	1.5
64		180AST-AM83015(380V)	13	26.5	83	1.4
65		180AST-AM18620(380V)	3.9	13.5	18.6	2.8
66		180AST-AM28420(380V)	5.9	17.5	28.4	2.2
67		180AST-AM35020(380V)	7.3	22.5	35	1.7
68		180AST-AM48005(380V)	2.5	10.5	48	3
