技术参数：
适配马达 | 57步进马达 200/400W AC伺服马达 | 50/100W AC伺服马达 |
旋转平台轴承 | 交叉滚子轴承 | |
减速比 | 1:05 | 1:18 |
容许转矩 | 20N.m | 9N.m |
转动惯量 | 2500*10¯⁶kg.㎡ | |
允许转速 | 200r/min | |
容许惯性载量 | 70N.m | 45N.m |
容许轴向载重 | 500N.m | |
定位精度 | ±0.5arcmin | |
重复定位精度 | ±5arcmin | |
旋转平台台面偏差 | ±0.005mm | |
旋转平台平行度 | ±0.015mm | |
旋转平台同心度 | ±0.01mm | |
保护等级 | IP40 | |
重量 | 1.2kg | |
命名规则：
DH85G05-N □□ | |
命名段 | 含义 |
DH | 旋转平台 |
85 | 电机外径85mm |
G | G:行星减速机 T:直角减速机 |
05 | 减速比：5 |
N | 选配电机：N伺服电机；S步进电机 |
□□ | 非标参数 |

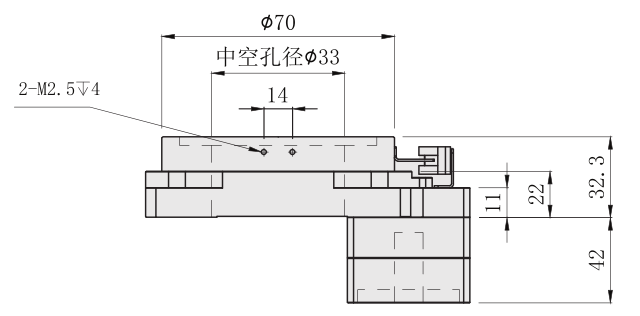

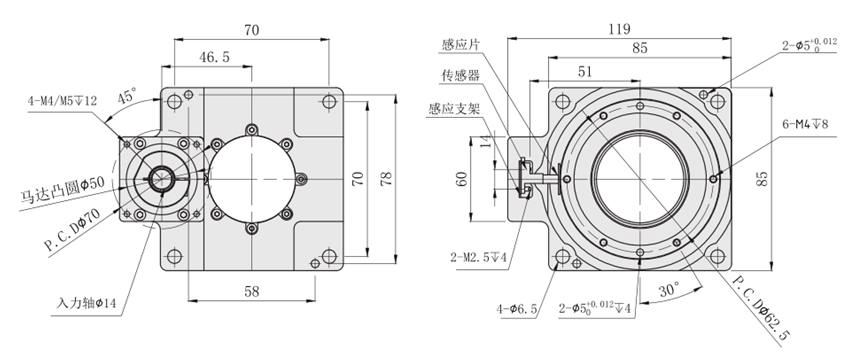

外形尺寸图（单位：mm）
★ 本公司产品不断更新，若有不符以实物为准，若有特殊尺寸要求，请联系本公司技术人员。
技术参数：
适配马达 | 57步进马达 200/400W AC伺服马达 | 50/100W AC伺服马达 |
旋转平台轴承 | 交叉滚子轴承 | |
减速比 | 1:05 | 1:18 |
容许转矩 | 20N.m | 9N.m |
转动惯量 | 2500*10¯⁶kg.㎡ | |
允许转速 | 200r/min | |
容许惯性载量 | 70N.m | 45N.m |
容许轴向载重 | 500N.m | |
定位精度 | ±0.5arcmin | |
重复定位精度 | ±5arcmin | |
旋转平台台面偏差 | ±0.005mm | |
旋转平台平行度 | ±0.015mm | |
旋转平台同心度 | ±0.01mm | |
保护等级 | IP40 | |
重量 | 1.2kg | |
命名规则：
DH85G05-N □□ | |
命名段 | 含义 |
DH | 旋转平台 |
85 | 电机外径85mm |
G | G:行星减速机 T:直角减速机 |
05 | 减速比：5 |
N | 选配电机：N伺服电机；S步进电机 |
□□ | 非标参数 |
外形尺寸图（单位：mm）
★ 本公司产品不断更新，若有不符以实物为准，若有特殊尺寸要求，请联系本公司技术人员。
