技术参数
电机 规格 | 机身长(mm) | 相电流 (A) | 相电阻 (Ω) | 相电感 (mH) | 转动惯量 (g.c㎡) | 重量 Kg | 驱动器 |
11 | 34 | 0.5 | 2.1 | 1.4 | 9 | 0.12 | SD-422R |
11 | 45 | 1.0 | 2.9 | 2.3 | 13 | 0.18 | SD-422R |
★ 推荐驱动器是脉冲型，还为客户提供以下驱动：
★总线型步进驱动器、★IO控制、★电位器调速。

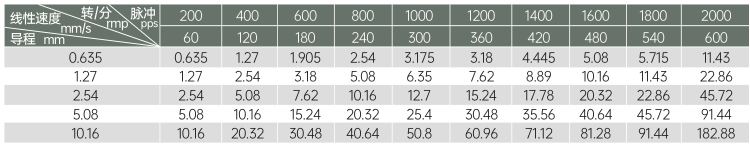

直线丝杆(mm) | 导程(mm) | 步长(mm) | 断电自锁力(N) |
4.76 | 0.635 | 0.003175 | 100 |
1.27 | 0.00635 | 40 | |
2.54 | 0.0127 | 10 | |
5.08 | 0.0254 | 1 | |
10.16 | 0.0508 | 0 |
命名规则
11E34-05-4.76-0.635-100-B □□ | |
命名段 | 含义 |
11 | 电机外径28mm |
E | 外部驱动式 |
34 | 机身长度34mm |
05 | 额定电流0.5A |
4.76 | 丝杆直径4.76mm |
0.635 | 导程0.635mm |
100 | 丝杆长度 100mm |
B | A:消隙螺母; B:刹车; C:编码器 |
□□ | 非标标识 |

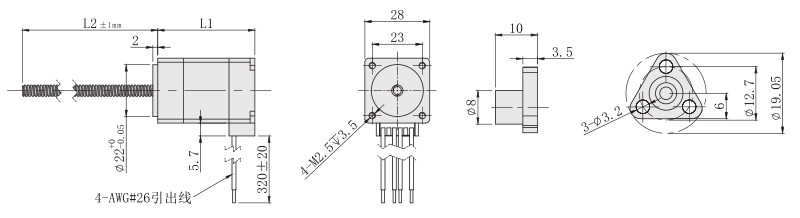

外形尺寸图（单位mm）
★本系列电机可以根据客户要求定制丝杆长度(L2) 、丝杆端部。

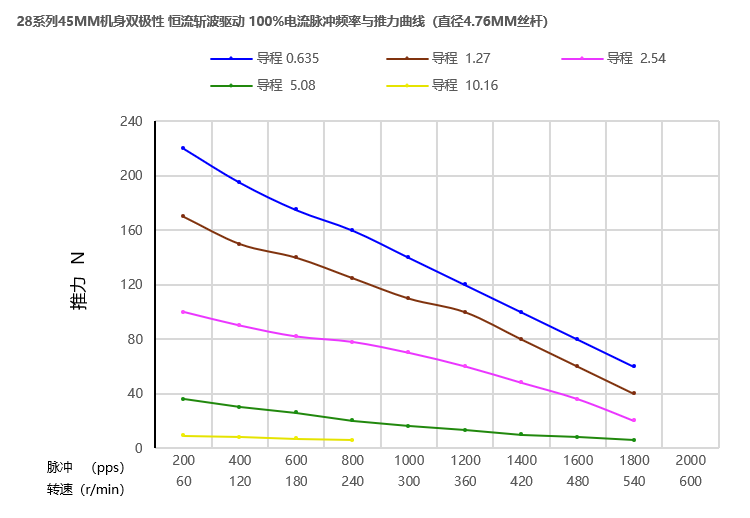

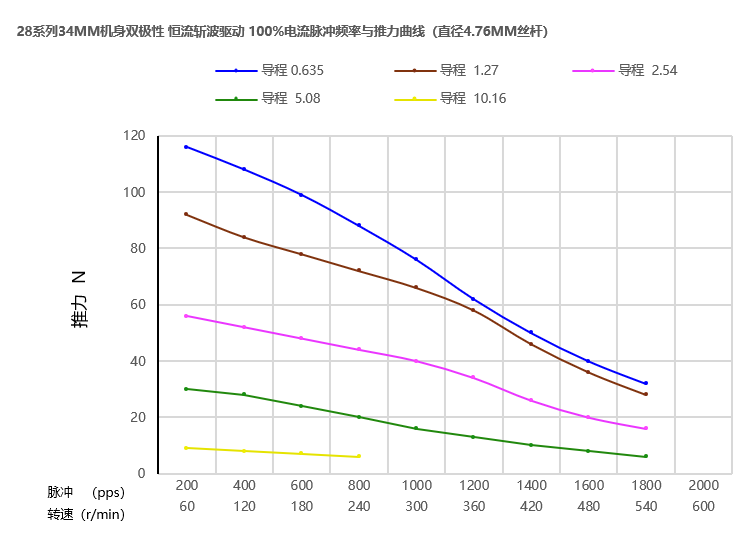

动态力矩曲线
★测试条件：恒流驱动，无加速度，2细分，驱动电压24V
技术参数
电机 规格 | 机身长(mm) | 相电流 (A) | 相电阻 (Ω) | 相电感 (mH) | 转动惯量 (g.c㎡) | 重量 Kg | 驱动器 |
11 | 34 | 0.5 | 2.1 | 1.4 | 9 | 0.12 | SD-422R |
11 | 45 | 1.0 | 2.9 | 2.3 | 13 | 0.18 | SD-422R |
★ 推荐驱动器是脉冲型，还为客户提供以下驱动：
★总线型步进驱动器、★IO控制、★电位器调速。
直线丝杆(mm) | 导程(mm) | 步长(mm) | 断电自锁力(N) |
4.76 | 0.635 | 0.003175 | 100 |
1.27 | 0.00635 | 40 | |
2.54 | 0.0127 | 10 | |
5.08 | 0.0254 | 1 | |
10.16 | 0.0508 | 0 |
命名规则
11E34-05-4.76-0.635-100-B □□ | |
命名段 | 含义 |
11 | 电机外径28mm |
E | 外部驱动式 |
34 | 机身长度34mm |
05 | 额定电流0.5A |
4.76 | 丝杆直径4.76mm |
0.635 | 导程0.635mm |
100 | 丝杆长度 100mm |
B | A:消隙螺母; B:刹车; C:编码器 |
□□ | 非标标识 |
外形尺寸图（单位mm）
★本系列电机可以根据客户要求定制丝杆长度(L2) 、丝杆端部。
动态力矩曲线
★测试条件：恒流驱动，无加速度，2细分，驱动电压24V
