技术参数
电机 规格 | 机身长(mm) | 相电流 (A) | 相电阻 (Ω) | 相电感 (mH) | 转动惯量 (g.c㎡) | 重量 Kg | 驱动器 |
24 | 55 | 5.0 | 0.42 | 1.3 | 340 | 0.76 | SD-545R |
24 | 75 | 5.0 | 0.57 | 1.98 | 590 | 1.00 | SD-545R |
★ 推荐驱动器是脉冲型，还为客户提供以下驱动：
★总线型步进驱动器、★IO控制、★电位器调速。

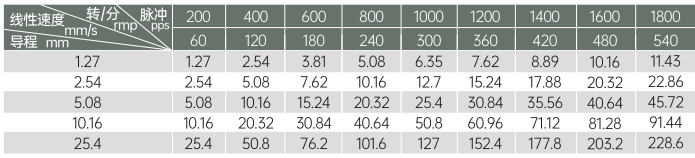

直线丝杆(mm) | 导程(mm) | 步长(mm) | 断电自锁力(N) |
9.525 | 1.27 | 0.00635 | 800 |
2.54 | 0.0127 | 300 | |
5.08 | 0.0254 | 90 | |
10.16 | 0.0508 | 30 | |
25.4 | 0.127 | 6 |
命名规则
24N55-50-9.525-1.27-100 □□ | |
命名段 | 含义 |
24 | 电机外径60mm |
N | 贯通轴式 |
55 | 机身长度55mm |
50 | 额定电流5.0A |
9.525 | 丝杆直径9.5255mm |
1.27 | 导程1.27mm |
100 | 丝杆长度 100mm |
□□ | 非标标识 |

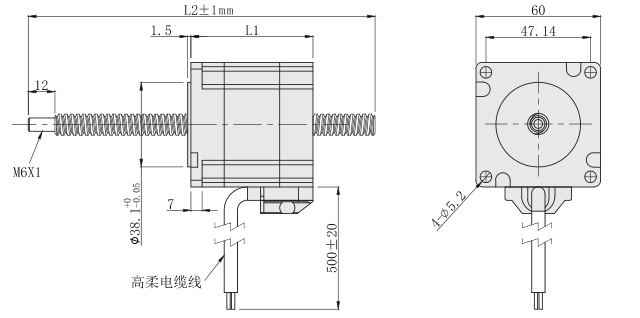

外形尺寸图（单位mm）
★本系列电机可以根据客户要求定制丝杆长度(L2) 、丝杆端部。

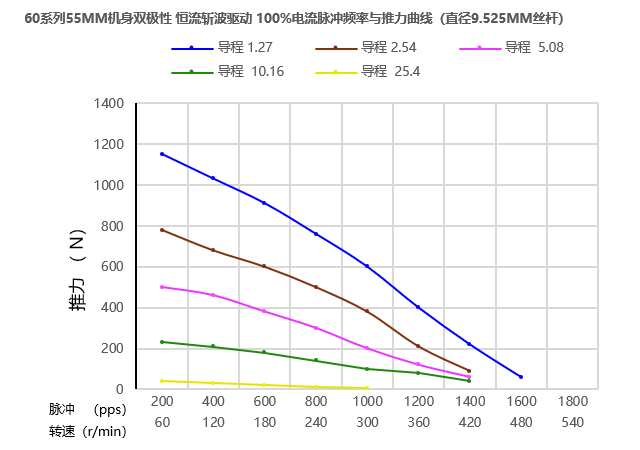

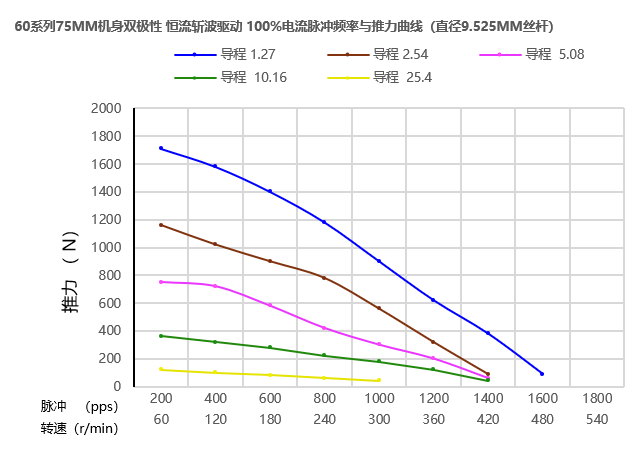

动态力矩曲线
★测试条件：恒流驱动，无加速度，2细分，驱动电压40V
技术参数
电机 规格 | 机身长(mm) | 相电流 (A) | 相电阻 (Ω) | 相电感 (mH) | 转动惯量 (g.c㎡) | 重量 Kg | 驱动器 |
24 | 55 | 5.0 | 0.42 | 1.3 | 340 | 0.76 | SD-545R |
24 | 75 | 5.0 | 0.57 | 1.98 | 590 | 1.00 | SD-545R |
★ 推荐驱动器是脉冲型，还为客户提供以下驱动：
★总线型步进驱动器、★IO控制、★电位器调速。
直线丝杆(mm) | 导程(mm) | 步长(mm) | 断电自锁力(N) |
9.525 | 1.27 | 0.00635 | 800 |
2.54 | 0.0127 | 300 | |
5.08 | 0.0254 | 90 | |
10.16 | 0.0508 | 30 | |
25.4 | 0.127 | 6 |
命名规则
24N55-50-9.525-1.27-100 □□ | |
命名段 | 含义 |
24 | 电机外径60mm |
N | 贯通轴式 |
55 | 机身长度55mm |
50 | 额定电流5.0A |
9.525 | 丝杆直径9.5255mm |
1.27 | 导程1.27mm |
100 | 丝杆长度 100mm |
□□ | 非标标识 |
外形尺寸图（单位mm）
★本系列电机可以根据客户要求定制丝杆长度(L2) 、丝杆端部。
动态力矩曲线
★测试条件：恒流驱动，无加速度，2细分，驱动电压40V
