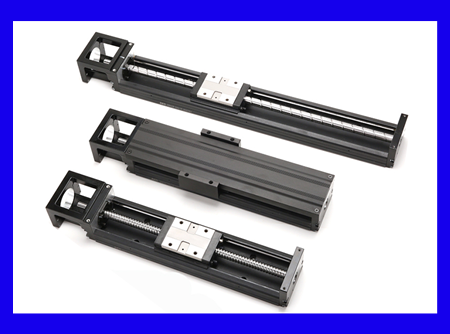

直线模组作为自动化设备中的核心传动单元，凭借其高精度、高速度和模块化设计，已成为现代工业生产中不可或缺的组成部分。其性能的稳定性与可靠性，高度依赖于内部各配件的精密协同。本文将系统梳理直线模组的核心配件，解析其功能与协同机制。

直线模组的传动系统主要由驱动电机、滚珠丝杆或同步带构成。驱动电机作为动力源，通常采用伺服电机或步进电机，通过联轴器将旋转运动传递至传动部件。滚珠丝杆型模组通过螺杆与螺母间的滚珠循环，将旋转转化为直线运动，具有高精度和重复定位优势；同步带型模组则通过皮带与齿轮的摩擦传动，实现高速、长行程运动，但精度略逊于丝杆型。这两种传动方式的选择，需根据负载、速度和精度需求综合考量。

导向系统的核心是直线导轨与滑块。直线导轨通常采用高刚性合金钢或不锈钢材质，经淬火和精密研磨处理，表面硬度可达HRC58以上，以承受高负载并减少变形。滑块内部嵌入滚珠或滚柱，通过循环系统实现无间隙运动，其耐磨性直接影响模组寿命。例如，在半导体制造设备中，导轨与滑块的配合精度需控制在±0.005mm以内，以确保晶圆传输的稳定性。

支撑座是滚珠丝杆的关键配件，分为固定端与支撑端两种类型。固定端支撑座通过角接触球轴承承受径向和轴向力，防止丝杆弯曲；支撑端则允许丝杆轴向伸缩，减少热膨胀对精度的影响。联轴器作为电机与传动部件的连接件，需具备高扭矩传递能力和误差补偿能力，常见类型包括梅花型联轴器和弹性联轴器，可补偿±0.5°的角向偏差。

四、辅助功能配件：智能化与可靠性的延伸。

现代直线模组通过集成光电传感器和限位开关实现运动控制智能化。光电传感器通过光束遮挡检测滑块位置，精度可达0.01mm；机械限位开关则通过物理接触触发急停，防止超程损坏。此外，防护罩（如波纹护罩或金属伸缩护罩）可阻挡灰尘和碎屑进入模组内部，延长导轨和丝杆的使用寿命。在食品包装设备中，防护罩的密封等级需达到IP65，以应对潮湿环境。

铝合金型材作为模组的外壳与支架，兼具轻量化和高刚性特点。其内部采用中空结构设计，可嵌入导轨、丝杆等部件，同时预留线槽和安装孔位，便于快速组装。例如，在3C产品组装线中，铝合金型材的模块化设计使模组可根据工位需求灵活调整行程和负载，提升生产线柔性。

直线模组的性能优化依赖于每一类配件的协同创新。从传动系统的动力匹配，到导向系统的精度控制，再到辅助系统的智能化升级，每个配件的迭代都在推动直线模组向更高速度、更高精度、更长寿命的方向发展。未来，随着材料科学和传感技术的突破，直线模组配件将进一步实现轻量化、集成化和智能化，为工业自动化提供更强大的支撑。
